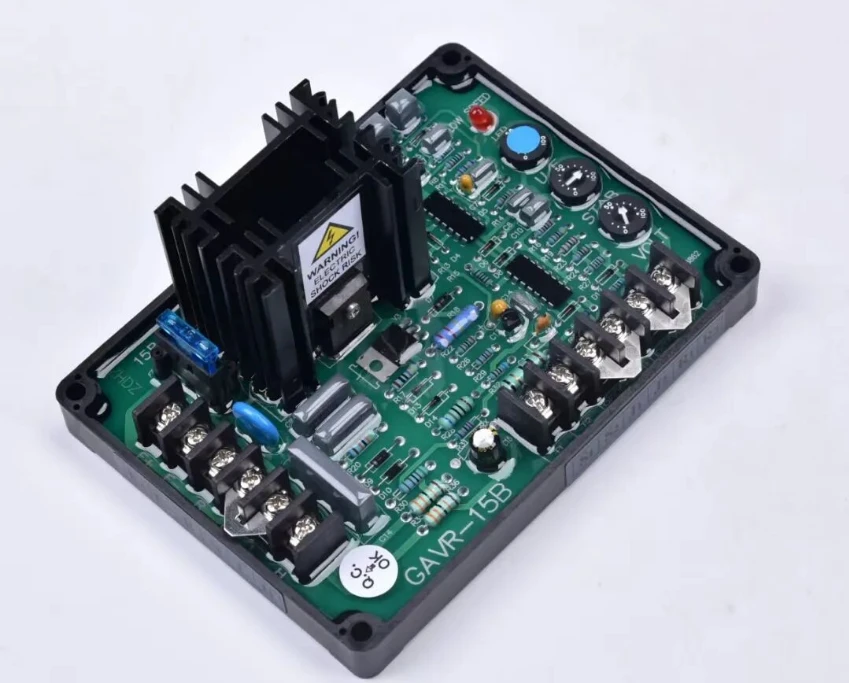

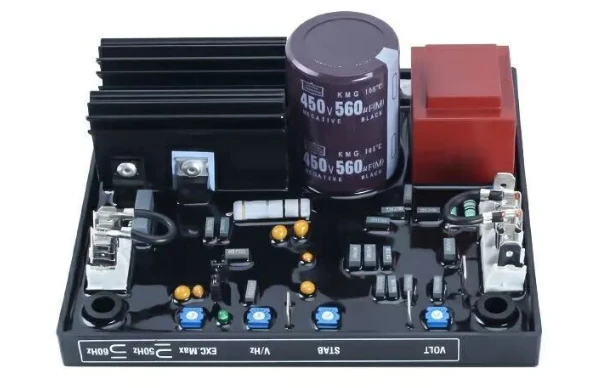

وظيفة لوحة تنظيم الجهد (AVR منظم الجهد التلقائي) لمجموعات مولدات الديزل (رؤى عملية، مناسبة للمبتدئين)
Aug 18, 2026
ترك رسالة
1. تنظيم الجهد الأساسي (الوظيفة الأساسية)
فهو يجمع جهد خرج المولد ثلاثي الطور-للحصول على التغذية الراجعة ويقارنه داخليًا بالجهد المقدر القياسي (عادةً 400 فولت ثلاثي-طور، 230 فولت أحادي-طور):
1. إذا كان الجهد منخفضًا جدًا→ يزيد AVR من تيار الإثارة، ويقوى المجال المغناطيسي للدوار، ويرتفع جهد الخرج؛
2. إذا كان الجهد مرتفعًا جدًا→ يقلل AVR من تيار الإثارة، ويضعف المجال المغناطيسي، وينخفض الجهد؛
بغض النظر عن عدم وجود حمل، أو إضافة حمل مفاجئ، أو إزالة حمل مفاجئ، فإنه يحافظ دائمًا على الجهد الكهربي ضمن النطاق المسموح به، مما يمنع تلف المصابيح، والمحركات، وخزائن التحكم الناتجة عن ارتفاع أو انخفاض الجهد.
2. بدء الإثارة وبناء الجهد-.
عندما يتم تشغيل الوحدة لأول مرة ولم تصل السرعة بعد إلى القيمة المقدرة، تكون المغناطيسية المتبقية ضعيفة، ولا يستطيع المولد نفسه إنتاج الجهد. تحتوي لوحة منظم الجهد على دائرة إثارة ذاتية- تستخدم كمية صغيرة من المغناطيسية المتبقية أو طاقة البطارية-المساعدة لتوفير تيار أولي لملف الإثارة، مما يسمح للمولد بالوصول بسرعة إلى الجهد المقدر.
بدون AVR أو في حالة تلف AVR، ستدور الوحدة ولكن لن يتم إخراج أي جهد.
3. التكيف مع الحمل لتنظيم الجهد الديناميكي
عند بدء تشغيل المعدات ذات الطاقة العالية-(المحركات وضواغط الهواء)، يحدث انخفاض فوري كبير في الجهد. سوف يقوم AVR على الفور بزيادة جهد تعويض الإثارة بحيث لا ينهار الجهد فورًا عند تطبيق الحمل.
عند إزالة حمل كبير، فإنه يمنع الجهد من الارتفاع وإتلاف الأجهزة الكهربائية.
4. دعم وظائف الحماية (قياسية في نماذج AVR المختلفة)
1. حماية الترددات المنخفضة-:عندما تكون سرعة الوحدة منخفضة جدًا (تردد غير كافٍ)، يتم تقييد الإثارة لمنع تلف المعدات الناتج عن حمل الجهد المنخفض-؛
2. الحد من الجهد الزائد:يمنع أعلى جهد أثناء الأعطال لمنع تعطل ملفات المولد والمعدات الكهربائية النهائية ؛
3. إثارة البداية الناعمة:يزيد الجهد تدريجيًا أثناء بدء التشغيل، مع تجنب تأثير الحمل الفوري.
5. وظيفة الاتصال المتوازي/الشبكة (AVR للاستخدام المتوازي)
عندما تعمل وحدات متعددة بالتوازي، يمكن لـ AVR ضبط توزيع الطاقة التفاعلية، مما يضمن اتساق جهد الوحدات المتعددة، مما يمنع التيارات المتداولة وعدم التنافس على الطاقة التفاعلية.
6. التمييز بين المولدات بدون فرش والمولدات المصقولة AVR
1. مولد بدون فرش AVR: يوفر الطاقة للجزء الثابت للمثير، ويتحكم بشكل غير مباشر في المجال المغناطيسي للمولد الرئيسي؛
2. مولد AVR المصقول: يسلم تيار الإثارة مباشرة إلى حلقات الانزلاق الدوارة.
الأعراض النموذجية لأضرار AVR
1. لا يوجد مخرج جهد عند بدء التشغيل؛
2. الجهد الطبيعي عند التفريغ، ولكن الجهد ينخفض بشكل حاد عند التحميل؛
3. يتقلب الجهد بشكل غير متوقع ولا يمكن أن يستقر.
4. يظل الجهد الكهربائي مرتفعًا بشكل مفرط، مما يؤدي إلى احتراق المصابيح الكهربائية والمفاتيح بشكل متكرر.
